Le 21 octobre 2026, Intel a annoncé que la construction et l’installation des équipements de sa future usine Fab 62, en Arizona, étaient pleinement engagées. Le groupe vise un démarrage des opérations d’ici la fin de 2028. Il a également signalé une nouvelle étape de construction sur son site Ohio One : la pose de la première grande ferme de charpente de la première usine. [1][2]
Deux chantiers, deux étapes différentes
Fab 62 doit devenir la sixième unité de production en grand volume du campus Ocotillo. L’annonce porte sur l’avancement du chantier et des équipements, et non sur une usine déjà entrée en production. L’échéance de 2028 est une prévision communiquée par Intel, pas un résultat acquis. [1]
Dans l’Ohio, le jalon concerne la structure du bâtiment de New Albany. JobsOhio, organisme de développement économique de l’État, a relayé cette avancée le 21 octobre. Une charpente installée et des machines en cours d’intégration ne décrivent donc pas le même degré de maturité industrielle. Confondre ces deux étapes donnerait une image trompeuse de la capacité immédiatement disponible. [2]
Ce qu’il faut construire derrière les murs d’une usine
Une fab ne se résume pas à un bâtiment contenant des chaînes d’assemblage. Elle fabrique les circuits sur des plaques de semi-conducteur, appelées wafers, à travers une succession de traitements très précis. La Semiconductor Industry Association décrit notamment le dépôt de couches minces, la création de motifs par la lumière, la gravure et la formation des connexions métalliques. Certaines opérations se répètent des centaines de fois. [3]
La photolithographie joue le rôle d’un pochoir extrêmement fin : un matériau sensible à la lumière est déposé, puis exposé à travers un masque pour définir les motifs. D’autres étapes retirent de la matière ou modifient localement les propriétés électriques. Les contrôles métrologiques vérifient notamment l’alignement, l’épaisseur et les défauts avant d’ajouter les couches suivantes. C’est cette chaîne de précision, et pas seulement la surface des bâtiments, qui rend l’installation des outils déterminante. [3]
Une capacité future, pas une promesse sur les prix
Intel présente ces projets comme un moyen d’élargir ses capacités américaines, en reliant recherche, fabrication et assemblage avancé. Il cite aussi les rôles de ses implantations en Oregon, au Nouveau-Mexique et en Californie. Il s’agit ici de la stratégie exposée par l’entreprise. [1]
Pour le lecteur, le point à retenir est le calendrier : l’annonce confirme des progrès physiques sur deux sites, mais ne permet pas d’en déduire une hausse immédiate de l’offre de puces, une baisse de leurs prix ou un approvisionnement particulier pour l’Algérie. Ces conséquences ne sont pas établies par les documents publiés.
Sources et références
[1] Intel — Point sur les capacités industrielles, Naga Chandrasekaran, annonce du 21 octobre 2026.
[2] JobsOhio — Étape de construction à Ohio One, 21 octobre 2026.
[3] Semiconductor Industry Association — Comprendre la fabrication des circuits, fiche de contexte sans date affichée.
Sources consultées le 22 octobre 2026.
Crédit photographique

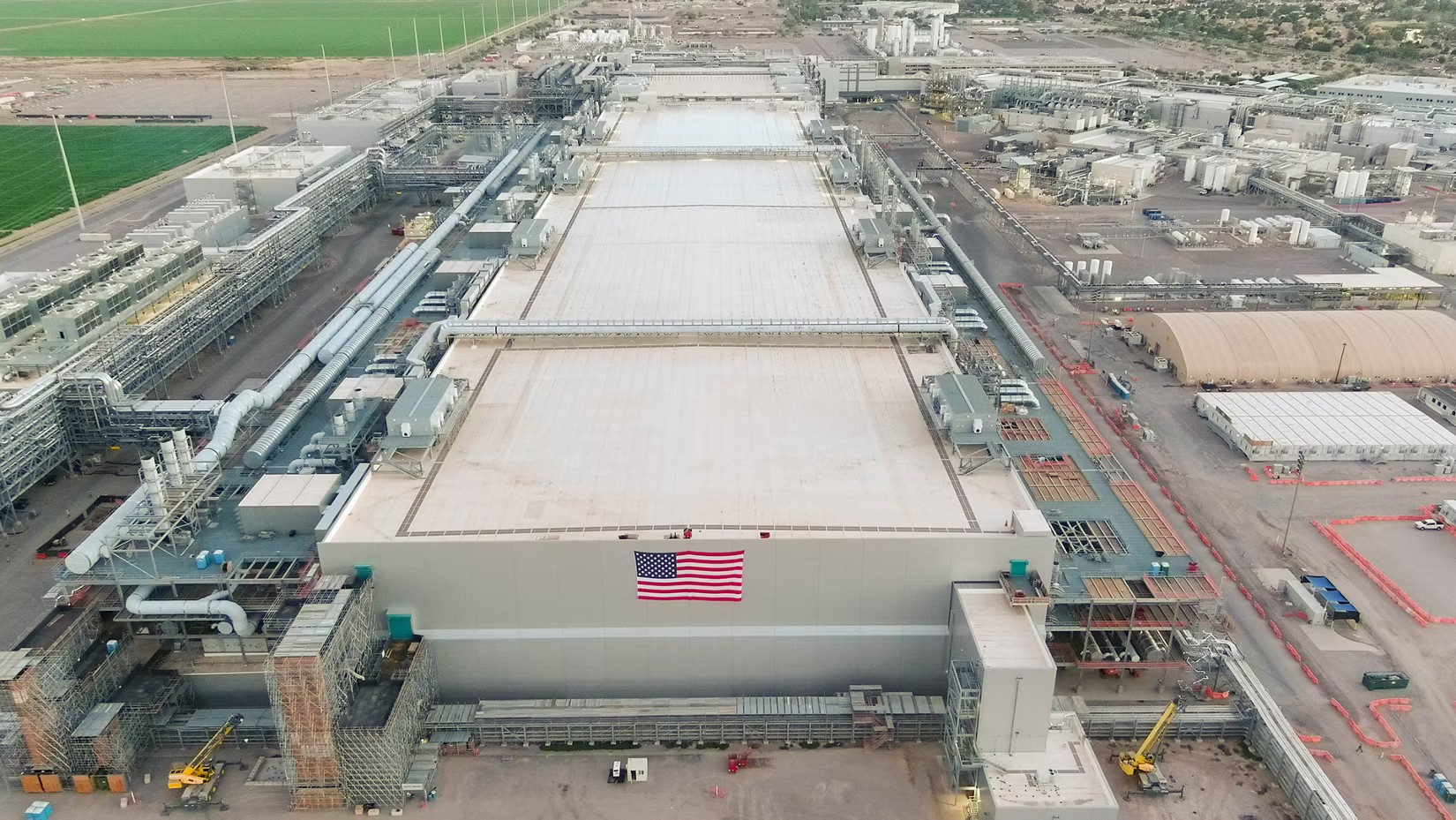

Photographie du chantier de Fab 62 à Ocotillo, fournie avec l’annonce par Intel Corporation ; date de prise de vue non précisée dans la légende. Elle montre un chantier, pas une usine déjà opérationnelle. Photo originale Intel — Conditions de réutilisation éditoriale. Crédit : © Intel Corporation, photographe individuel non indiqué. Image convertie en JPEG, 1 650 × 929 pixels, sans recadrage ni modification de son contenu.
